低溫真空干燥箱
產品名稱 低溫真空干燥箱（防爆型）
型號規格 FZG-方型（24盤） 數量 1臺
供貨范圍 整機，供方負責安裝，調試
主要技術參數
外形尺寸：1375×1560×1800mm(寬×深×高)
工作室尺寸：1214×1475×1310mm(寬×深×高)
配套烘盤：24只
烘盤尺寸：640×460×45mm
加熱方式：蒸汽加熱
蒸汽加熱盤管散熱面積：28m2
箱內真空度：-0.098-0.1Mpa（空載狀態下）
箱內真空度負載：0.06-0.09MPA
散熱器使用壓力：≤0.3-0.8Mpa
箱內使用溫度：常溫～140℃
性能及特點
真空干燥箱是屬于一種靜態式真空干燥設備。真空干燥箱是利用真空泵對箱內進行抽氣抽濕。使工作處于真空狀態，將潮濕的物料放入箱內，在真空條件下進行加熱干燥，物料中的水份在真空條件下的沸點很低，使物料的干燥速率大大加快，同時也節約了能源。物料在進入真空干燥箱內干燥時，物料始終處于靜止?fàn)顟B(tài)，形體不會被破壞（如物料比重很輕，且粒度很細，也不會到處飛揚），干燥前還可以進行消毒處理。因真空狀態下物料溶劑沸點降低，所以又適用于干燥不穩定或熱敏性物料。真空干燥箱有良好的密封性，所以又適用于干燥需回收溶劑和含有強烈刺激，有毒氣體的物料。
低溫真空干燥箱加熱方式采用蒸汽加熱。
制作技術要求
1、箱體內膽采用3042B δ5mm不銹鋼材料制作，頂部呈圓弧形，配有冷凝水消除裝置，使物料在干燥過程中汽化后所產生的冷凝水不能滴入烘架上盛物料的烘盤中，底部呈漏斗狀，箱內的冷凝水由四周集中到底部中間，經下面的排污管道由不銹鋼球閥排出箱外，節省了干燥時間。箱內四角均圓弧角制作，無死角，易清洗，排污好。內膽密焊成形，并經耐壓及滲透測試。內膽加強焊接成形后，經精密拋光處理，表面光潔、平整。
2、箱體加強采用優質A3、8#槽鋼制作，焊接材料采用E309優質不銹鋼焊條焊接，焊接強度好，箱體在長期反復真空狀態下工作中具有不變形，焊道不受損，使用壽命長等特點，
3、箱體的外殼采用304 δ1.2mm優質不銹鋼材料制作，密焊成形，具有表面平整、無焊跡、無劃痕、外形美觀等特點。
4、箱體的保溫材料采用優質硅酸鋁纖維棉保溫，保溫效果好，表面溫度不超過室內溫度5℃，節約了能源。

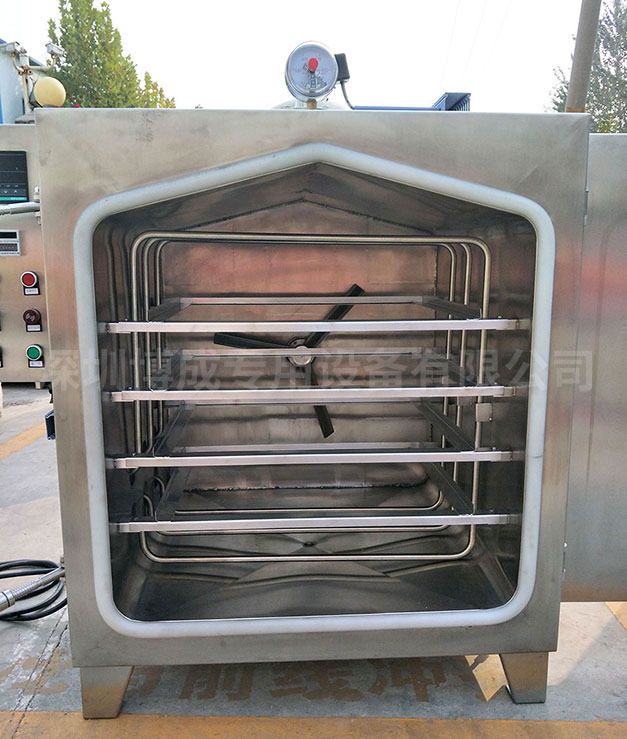

5、箱內的烘架采用φ32×3mm不銹鋼圓管制作，氬弧焊接后烘架的表面全部經打磨拋光處理，
6、烘架設計制作為活動式（箱內如需清洗時可將烘架取出），（因烘架較重，清洗時可以將烘架拉到牽引車上），方便烘架進出，降低了勞動強度，節省時間。
7、烘箱加熱方式為蒸汽加熱，密焊成形后反復試壓，（試氣壓力為4kg）蒸汽散熱盤管為直排式，散熱面積為28m2,烘架設計為8層，作為放置烘盤用。
8、烘架上安裝烘盤托條，材料為3042B δ2.0mm不銹鋼角鋼。托條距離盤管散熱器2mm，因散熱器的表面溫度較高，如果直接將料盤擺放在散熱器上會將料盤底部的物料烤壞，而且料盤底部透氣，使料盤中物料受熱均勻，提高干燥速度。
9、烘箱內配備烘盤24只，尺寸為640×460×45mm，采用材料為3042Bδ0.8mm不銹鋼沖壓，打孔盤，表面平整，光滑、無死角。
10、散熱器與管道連接形式為不銹鋼快接，如需對箱內進行清洗時可快速撤除烘架。
11、箱門密封采用磨菇形食用硅橡膠密封條，其使用壽命長，密封效果好。
12、抽真空接口安裝在箱體的頂部，孔徑為Dg50，與真空泵連接形式為法蘭連接。廠家配備的真空泵采用螺桿式真空泵LG-5.5KW,該泵每分鐘的抽氣量為14m3，適用于抽除氣體和水蒸汽，吸氣壓力達到33mpar（97%真空度），當真空泵的吸收壓力低于80mpar的狀態下長期工作時，可連接腐蝕保護管對真空泵進行保護，。

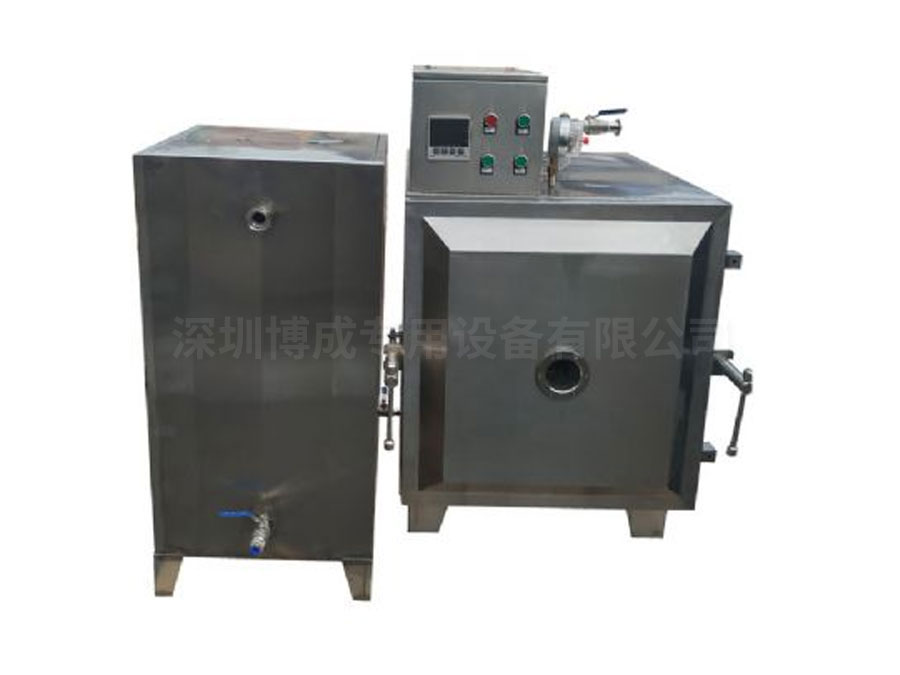

緩沖罐（若廠家回收氣體中的溶劑時，應配備冷凝器、緩沖罐對溶劑進行回收，配有電磁閥，預防真空過大，配有蒸汽氣動電磁閥一臺，疏水閥一只。
13、干燥箱的放空閥安裝在箱體的右側部位，操作方便，放空閥采用Dg20不銹鋼球閥。
14、干燥箱配備真空表。
15、干燥箱配備窺視鏡2只。

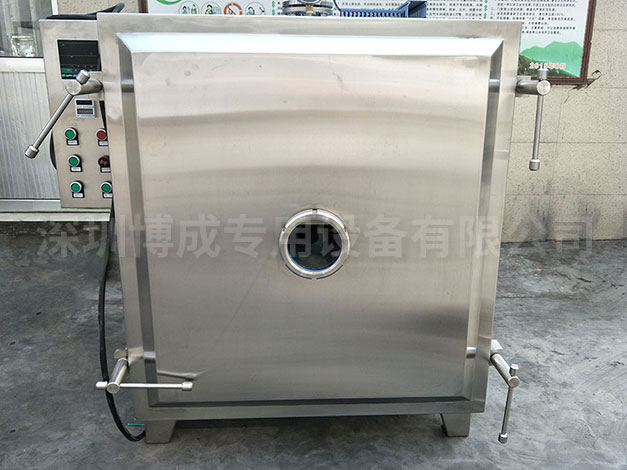

16、箱門的壓緊為不銹鋼手輪，共計4只，分別安裝在箱門四周，操作方便，外形美觀。
17、箱門的鉸鏈為不銹鋼材料，箱門開、關靈活。
干燥箱配備電器防爆控制箱1臺，可安裝在箱體上或操作間任何一處便于操作的地方。
此設備可以自動，手動。
